AI演進「實體化」！台積電揭秘1.5兆美元大布局

人工智慧正從生成式、代理式演進至實體AI，台積電預計半導體市場今年即將超越1兆美元門檻，並於2030年達到1.5兆美元 。台積電以A14、A16等先進製程與CoWoS技術，驅動HPC與AI領域的智慧革命 。

★【理財達人秀】4萬2回檔 洗盤買點  大戶猛掃 飆股基因名單 ★

半導體邁向兆元里程碑

台積電表示，智慧革命正揭開序幕，人工智慧（AI）正從生成式AI（Generative AI）和代理式AI（Agentic AI）演進至實體AI（Physical AI） 。這場變革由先進半導體技術的功耗與效率驅動，原先預測2030年達標的1兆美元半導體市場，現在預計在今年就會提前超越門檻，並於2030年達到1.5兆美元 。其中，高效能運算（HPC）及AI領域佔整體市場的55%，是成長的主要動力 。

先進邏輯技術邁向埃米世代

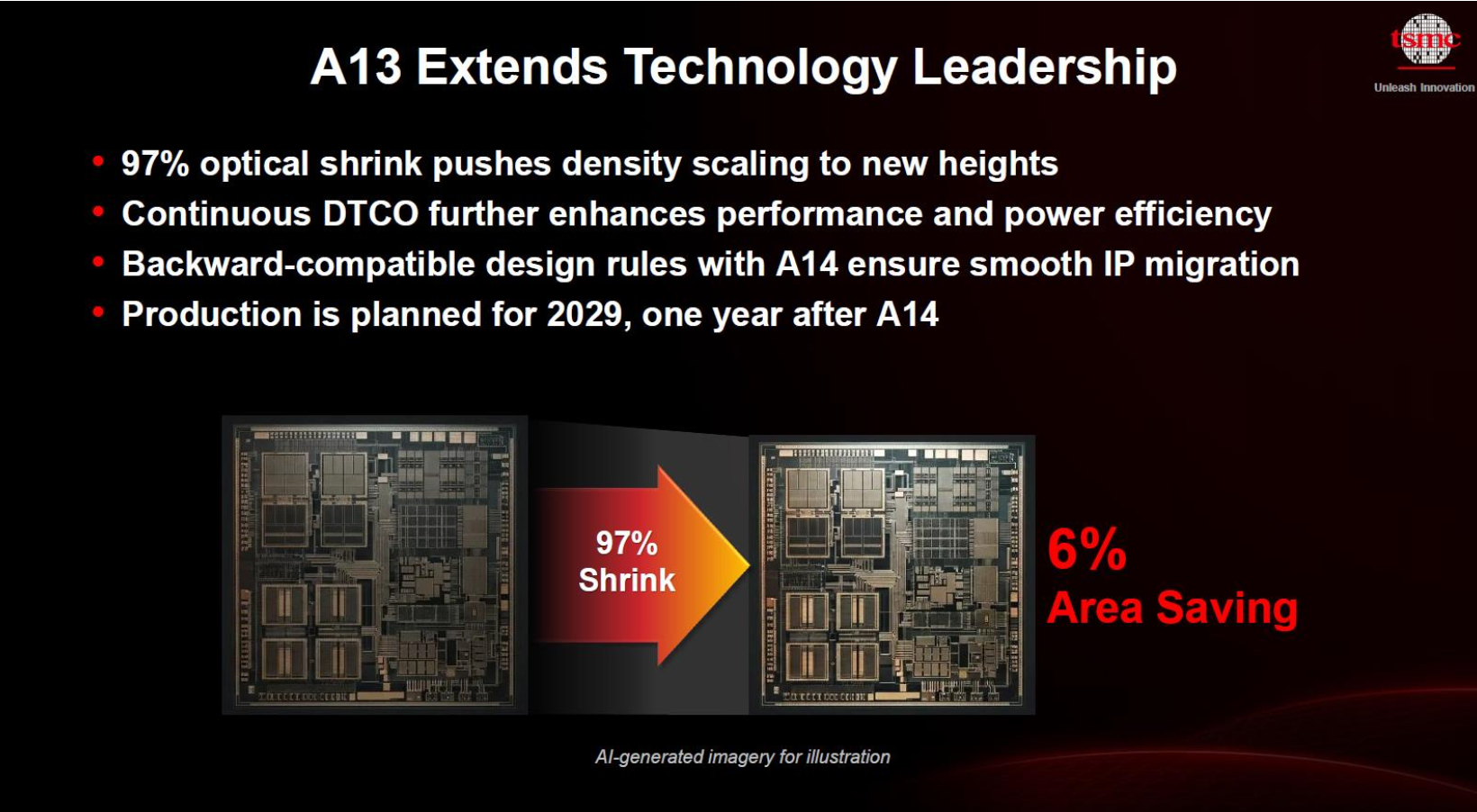

在製程技術方面，台積電展示了清晰的技術發展藍圖。N2製程已於2025年第四季開始量產，而N2P與搭載超級電軌（Super Power Rail）的A16則計畫於2026年下半年分別進入量產與生產就緒階段 。針對A14技術的延伸，台積電推出可直接微縮的A13製程，相較於A14能節省6%的面積，並透過設計與技術協同優化（DTCO）提供額外的功耗與效能優勢，預計於2029年進入生產 。

▼台積電提供

CoWoS技術扮演關鍵角色

針對AI訓練及推論需求，台積電的CoWoS技術扮演關鍵角色。2026年將生產全球最大的5.5倍光罩尺寸CoWoS，良率超過98% 。更先進的系統級晶圓（TSMC-SoW）技術能整合邏輯與HBM晶粒，使中介層尺寸放大超過40倍光罩尺寸，預計2029年推出更先進的SoW-X技術 。此外，具備3D互連的SoIC技術提供比2.5D更強的連接密度，A14對A14的堆疊計畫於2029年實現量產 。
