髮絲裡挖50倍深槽！ 3台廠靠「記憶體老本行」爆改先進封裝

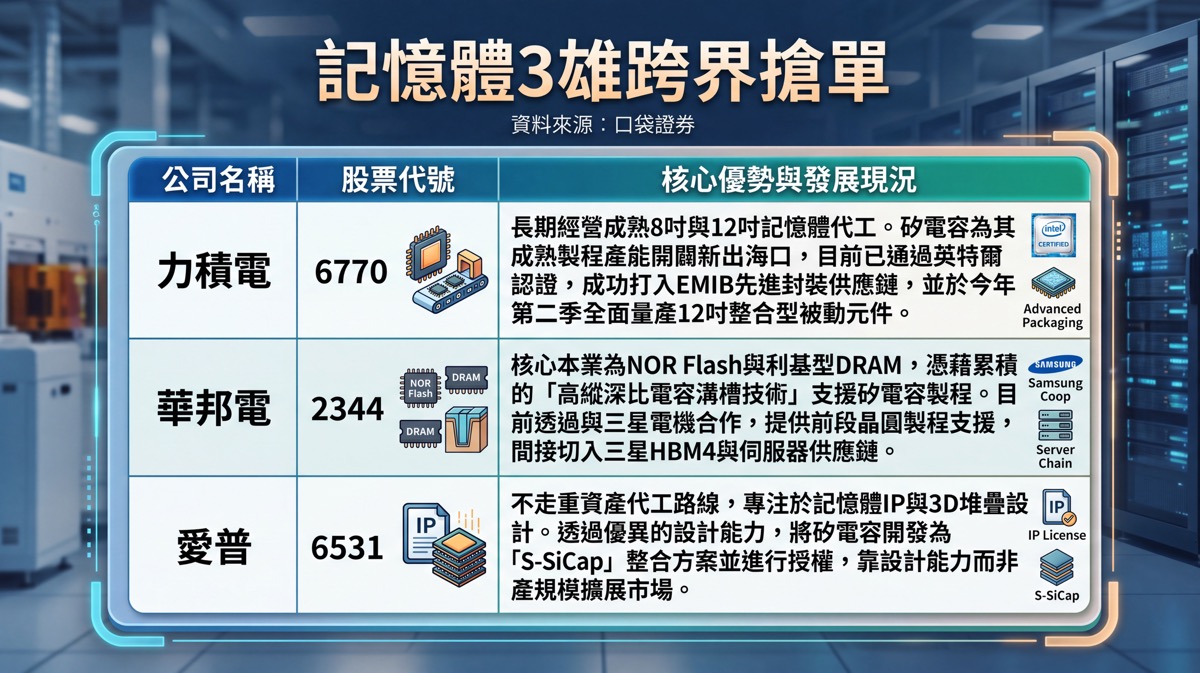

當矽電容概念在先進封裝領域引爆熱潮，力積電、華邦電與愛普等台廠迅速站上第一線，其共通點在於深厚的記憶體背景，因其製程核心皆源自DRAM最基礎的深溝槽電容蝕刻技術，這項累積超過二十年的老本行正成為迎戰新世代晶片穩壓需求的核心優勢。

晶片微縮引爆空間革命

口袋證券談到，在DRAM的記憶體單元結構中，主要由一個電晶體與一個電容組成，電容內的電荷有無便代表了資料的0與1。由於電荷會隨時間流失，每隔約64毫秒就必須刷新一次，這正是動態隨機存取記憶體名稱中「動態」的由來。隨著晶片製程持續微縮，留給電容的平面空間大幅縮減，但為了維持資料的保存能力，電容值不能低於特定門檻。口袋證券表示，半導體界對此發展出往「垂直方向」延伸的解法。工程師透過在矽晶圓上挖出深溝槽或向上堆疊成圓柱狀，以高度爭取表面積，在極小的平面空間內維持足夠的電容值。以10奈米級製程為例，電容值得維持在10到20fF以上，這意味著溝槽的深寬比必須拉高到約1比50。換言之，這項技術如同在頭髮絲直徑般的孔洞中，精準蝕刻出五十倍深的溝槽，並同時確保電性穩定，是記憶體廠磨練超過二十年的關鍵功夫。

★【理財達人秀】反攻表態 台積拆彈? 投信先卡位 新口袋名單 ★

記憶體憑核心技術跨界搶單

矽電容的製造原理與DRAM電容高度相似，同樣是利用半導體微影與深溝槽蝕刻技術在矽晶圓上刻出電容結構。兩者的核心差異在於應用位置：DRAM電容是直接刻在記憶體晶片內部作為儲存單元，而矽電容則是獨立製造成單一元件，置入先進封裝內部負責供電穩壓。因此，誰能將深溝槽刻得又深、又直且兼顧良率穩定，誰就具備量產矽電容的入場券。這正好是長期經營利基型DRAM與NOR Flash的記憶體廠最擅長的領域。相對地，傳統積層陶瓷電容（MLCC）廠主要仰賴陶瓷材料與疊層工藝，與半導體等級的深溝槽蝕刻屬於完全不同的技術體系，這也解釋了為何在此波矽電容浪潮中，清一色由具備記憶體背景的公司拔得頭籌。

聯電技術的本質差異

針對市場報導常將聯電（2303）納入矽電容概念股的現象，口袋證券指出，聯電打入高通供應鏈的技術，實際上稱為「嵌入式深溝槽電容（DTC）」。聯電的DTC做法是將電容結構直接刻進矽中介層或封裝基板內部，這與力積電或三星電機將矽電容做成獨立元件對外供貨的模式並不相同。且聯電的客戶端並非英特爾或三星電機，而是應用於高通的邊緣AI裝置。口袋證券進一步分析，聯電本身雖非記憶體廠，卻同樣練就了深溝槽蝕刻的功夫。這項產業現況反而印證了一件事：深溝槽蝕刻並非記憶體廠的專利，只要能駕馭半導體級精密蝕刻的廠商，都有機會跨入該領域。只是在當前這波矽電容缺貨潮中，率先站上第一線搶單的台廠，剛好都具備深厚的記憶體背景。
